SQUIX打印貼標機貼標手臂S3200

針對所有具備剝離功能的條碼打印機，貼標手臂 S3200 搭配條碼打印機 SQUIX 是相當經濟實惠的解決方案 - 不僅可半自動操作也能建置于生產線上。可將打印完成的

詳細信息

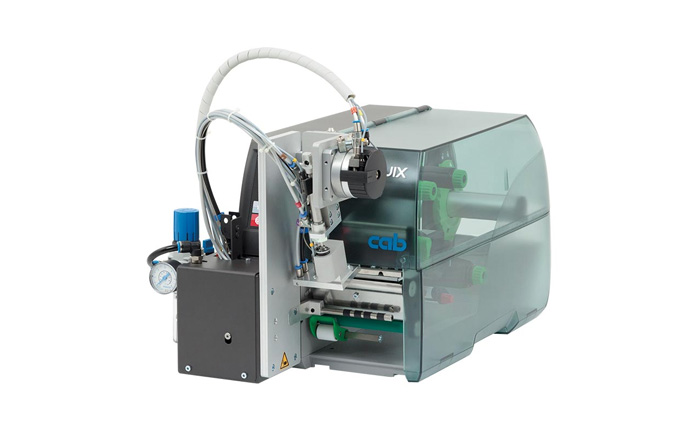

即印即貼應用針對所有具備剝離功能的條碼打印機，貼標手臂S3200 搭配條碼打印機 SQUIX 是相當經濟實惠的解決方案 - 不僅可半自動操作也能建置于生產線上。可將打印完成的標簽自動貼標于產品上。借由旋轉氣缸手臂可在 45° - 95° 的區間水平轉動定位標簽，并借由短行程氣缸將標簽貼在產品上。vergrößern使用壽命、預先剝離功能、氣壓計、穩定度和支撐氣流等說明請參照貼標手臂S1000。

貼標手臂	S3200
應用機型	SQUIX 2, SQUIX 4.3, SQUIX 4, SQUIX 4.3 M, SQUIX 4 M
氣缸旋轉角度	45°- 95°
最大行程長度 mm	30
運作氣壓值 bar	4.5
貼標速度¹⁾	20 貼標循次數/分

由標簽高度 40 mm、打印速度 100 mm/s 所計算得出

壓貼墊片或吹貼墊片可依照標簽大小訂制。

	壓貼墊片			吹貼墊片
	A3200-1100		M3200-1100	A3200-2100		M3200-2100
出紙方向	靠左		置中	靠左		置中
應用機型	SQUIX 2	SQUIX 4.3, 4	SQUIX 4.3 M, 4 M	SQUIX 2	SQUIX 4.3, 4	SQUIX 4.3 M, 4 M
標簽寬度 mm	4-63	10-116	4-110	10-63	10-116	10-110
標簽高度 mm	6-80			10-80
產品表面	平面
產品位置	靜止			靜止或直線移動

滾貼模塊 S5104, S5106

應用于輸送帶上的產品貼標。感應器偵測到貼標位置后開始打印程序，貼標進行的同時同步打印下一張標簽。傳送速度和打印速度必須保持一致。使用反射式感應器監控定位。

滾貼模塊	S5104	S5106
應用機型	SQUIX 4.3, SQUIX 4	SQUIX 6.3
出紙方向	靠左
標簽寬度 mm	25-116	50-176
標簽高度 mm	25-210
打印位置到剝離板距離 mm	336-518
產品表面	平面
產品高度	固定
產品位置	直線移動、條碼打印機同速動作
貼標速度¹⁾	60 貼標循次數/分
